1. Test Wahrheitstabelle einer logischen Schaltung

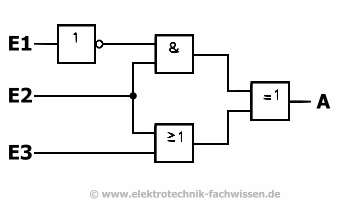

Ermitteln Sie die Wahrheitstabelle der unten stehenden Schaltung!
Tragen Sie hierzu jeweils den Wert 0 oder 1 am Ausgang A in Abhängigkeit von den Eingängen E1 bis E3 ein.

Nachdem Sie alle Werte eingegeben haben drücken sie auf die "Auswertung" Schaltfläche.
Logische Schaltung
E1 E2 E3 A
0 0 0
0 0 1
0 1 0
0 1 1
1 0 0
1 0 1
1 1 0
1 1 1
